上篇文章給大家分享了《玉雕機電腦玉石雕刻刀路編程-九宮格與提取輪廓線》的部分教程，今天繼續接著上一部分的講解，今天給大家分享電腦玉石雕刻機軟件部分操作之《掃描完成的料子如何擺正》


電腦玉石雕刻機軟件部分的操作
一、調整模型XY方向尺寸

模型XY方向指的是模型的長寬尺寸，我們先將掃描好的圖導入進來，并擺正加鎖：

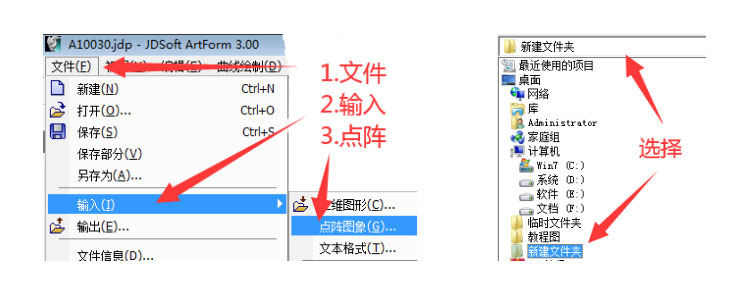

點擊軟件左上角【文件/輸入/點陣圖像】。在彈出的對話框中選擇存放掃描圖的文件夾。

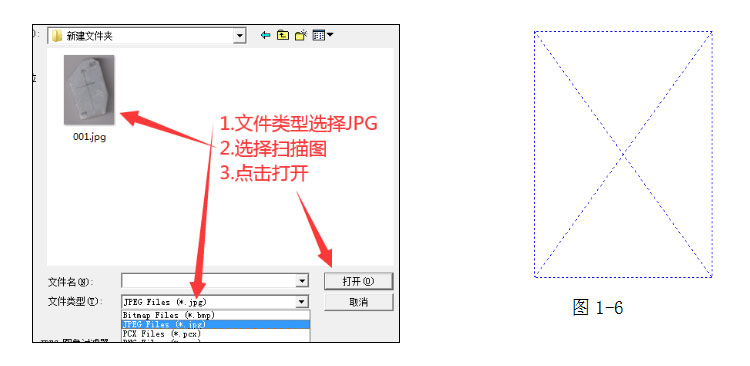

接著選擇文件類型【JPG】，選擇掃描好的圖片【打開】。接著會出現如圖1-6的框，在繪圖區空白處點擊即導入完成。

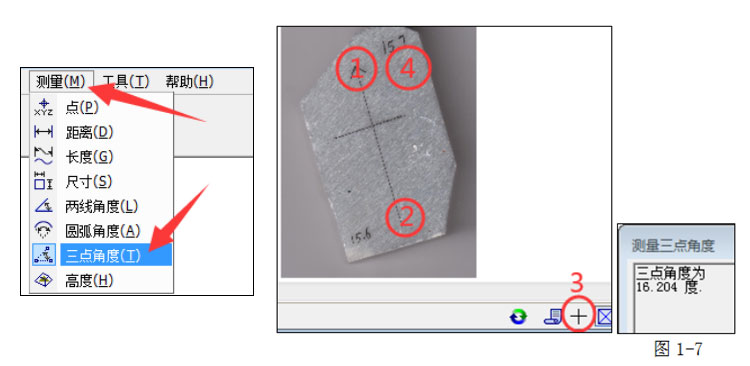

點擊【測量/三點角度】依次左鍵點擊料子豎線的頭1和尾2，然后在繪圖區右下方打開【正交捕捉】3，最后鼠標在大約4的位置點擊后會出現對話框圖1-7，里面有角度顯示。記下角度后按鼠標右鍵（退出測量功能）

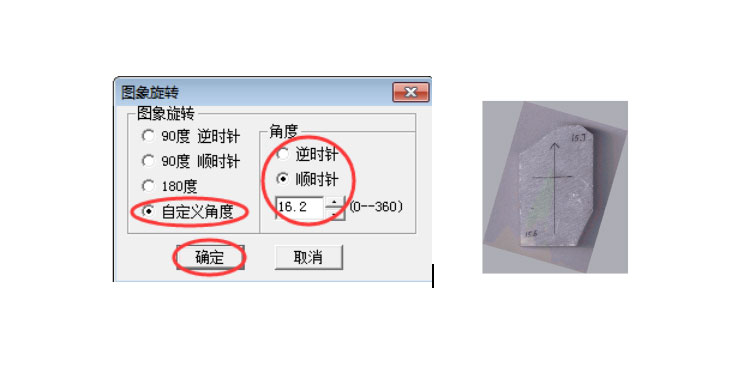

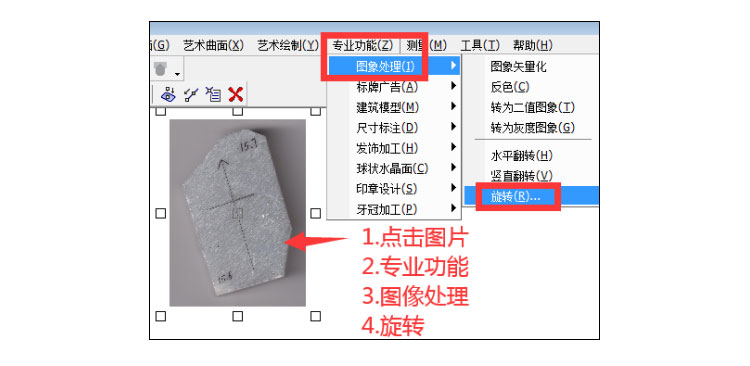

將圖片擺正：點擊圖片【專業功能/圖像處理/旋轉】，選擇【自定義角度/？時針/輸入角度/確定】

完成以上步驟后，圖片就轉正了。

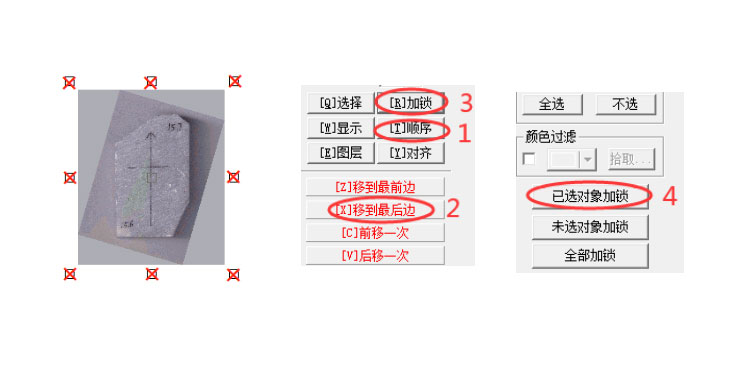

掃描的圖不可對其尺寸進行縮放的操作，否則會與實際尺寸不符。為了避免后續操作不會對其進行改變，我們將其鎖定：先點擊圖片，然后選擇【順序/移到最后邊】，再點擊【加鎖/已選對象加鎖】，最后在繪圖區點擊鼠標右鍵結束命令。此時圖片已經鎖定不可操作了。

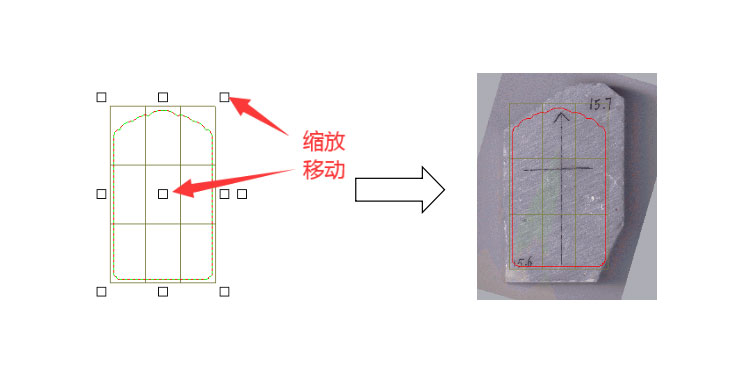

接下來，即可框選九宮格和輪廓線，通過鼠標左鍵拖動中間/四周的方塊，將其放置于料子上并調好尺寸大小。

二、調整模型Z方向尺寸

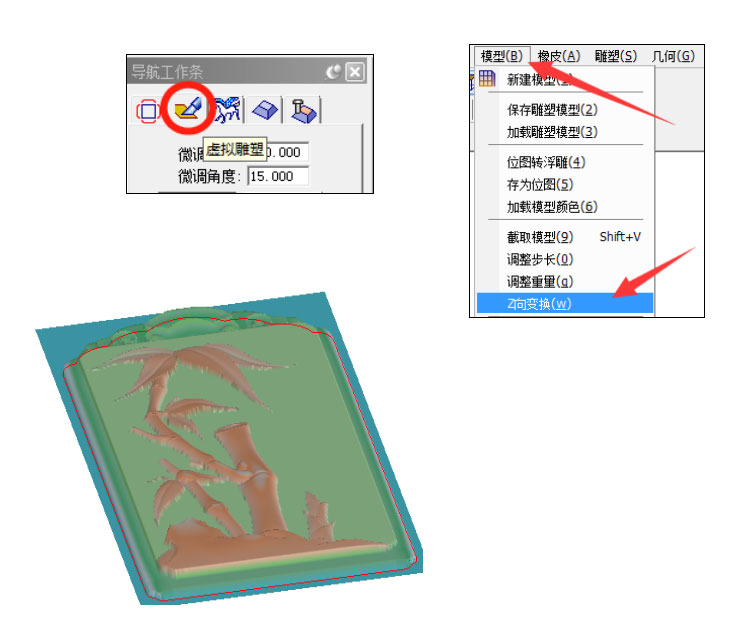

模型Z方向指的是模型雕刻深度。點擊九宮格選擇【虛擬雕塑】，按【F6】。選擇【模型/Z向變換】。

現在通過按下鼠標滾輪鍵，然后移動鼠標對模型進行旋轉觀察。

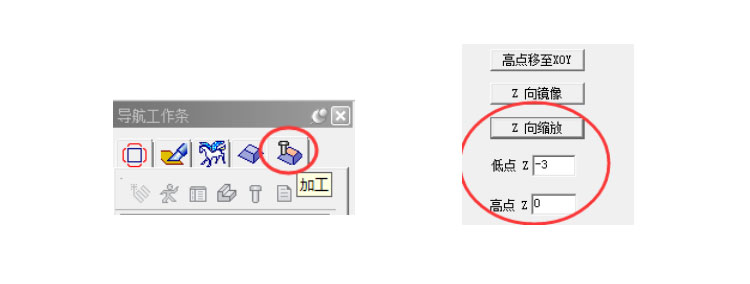

在左邊對話框里設置【低點】和【高點】的數值。

【低點】就是雕刻深度，為負數

【高點】輸入0

然后點擊【Z向縮放】



旋轉觀察模型高度是否合適，若不合適則繼續修改【低點】里的數值，修改后點擊【Z向縮放】。高度合適后雕刻深度則調整好了。接下來選擇【加工】進入編刀路步驟。
